Résistance au feu des panneaux composites en aluminium : explication des grades A2, B1 et B2

Lorsqu'un entrepreneur en façade a reçu une livraison de panneaux composites en aluminium avec un certificat A2 sur papier, les panneaux se sont toujours brisés sur place car l'âme était visiblement en polyéthylène lorsque le bord a été décollé. Cette seule inspection a révélé un écart entre la paperasse et la réalité. La conclusion devrait guider chaque acheteur : les panneaux à âme minérale A2 ne contribuent pas de manière significative à un incendie, les panneaux ignifugés B1 résistent à l'inflammation mais brûlent sous une exposition prolongée, et les panneaux à âme en polyéthylène standard fondent, s'enflamment et accélèrent la propagation des flammes. Cet article explique ce qui détermine ce comportement, comment les classifications A2, B1 et B2 sont mesurées et pourquoi la chaîne de production est la véritable garantie derrière tout certificat de classement au feu.

Qu'est-ce qui détermine la résistance au feu dans un panneau composite en aluminium

Un panneau ACP est un sandwich composé de deux fines peaux d'aluminium et d'un noyau en polymère. La peau en aluminium fond à environ 660 degrés Celsius, mais elle ne dégage pas de chaleur significative lors de la combustion. Le noyau est le composant qui contrôle le comportement du feu.

• Formulation de base : polyéthylène standard, polyéthylène ignifuge ou composé non combustible chargé de minéraux
• Uniformité du noyau : mélange et remplissage homogènes sur toute la largeur du panneau
• Force d’adhérence : l’adhésif doit résister à la chaleur et empêcher la peau de se décoller prématurément
• Épaisseur de la peau : des peaux plus épaisses retardent le contact de la flamme avec le noyau mais ne modifient pas le classement au feu

La conséquence pratique est simple. Deux panneaux avec des peaux en aluminium identiques peuvent se comporter complètement différemment en cas d'incendie si leurs âmes diffèrent. C’est la raison pour laquelle la discussion sur la résistance au feu doit commencer par le noyau et se terminer par le processus de production.

Classements d'incendie A2, B1 et B2 expliquées

Les classifications au feu sont définies par des essais de réaction au feu plutôt que par un langage marketing. En Europe la référence est EN 13501-1. En Chine, la référence est GB/T 8624. Les deux systèmes évaluent le dégagement de chaleur, la propagation des flammes, la production de fumée et les gouttelettes enflammées, puis attribuent le panneau à une classe.

A2 n’est pas simplement un meilleur B1. Le test A2 nécessite un très faible dégagement de chaleur totale, un faible taux de dégagement de chaleur maximal et aucune gouttelette enflammée. B1 permet toujours la combustion mais limite la vitesse de propagation de la flamme à travers le panneau. Dans la pratique, les panneaux A2 peuvent être installés sur les façades sans couches coupe-feu supplémentaires, tandis que les panneaux B1 dans de nombreux pays nécessitent des barrières creuses et des coupe-feu entre les étages.

Lecture des données de test : limitation de l'indice d'oxygène et du taux de dégagement de chaleur

Deux chiffres donnent une image rapide et honnête d’un noyau de panneau avant qu’il n’entre dans un bâtiment. Le premier est l’indice limite d’oxygène. Le second est le taux de dégagement de chaleur maximal issu d’un test au calorimètre à cône. Les deux apparaissent dans la documentation de test qui doit accompagner tout approvisionnement ACP résistant au feu.

Limiter l'indice d'oxygène par matériau de base

L'indice limite d'oxygène indique la concentration minimale d'oxygène dans laquelle un matériau continue de brûler après le retrait de la source d'inflammation. L'air normal contient environ 21 pour cent d'oxygène, c'est exactement pourquoi un noyau en polyéthylène standard avec une LOI de 18 brûle facilement dans un incendie ambiant. Un noyau ignifuge B1 atteint généralement une LOI de 30 à 35, ce qui signifie qu'il a besoin d'une atmosphère riche en oxygène pour continuer à brûler et qu'il s'éteindra généralement automatiquement lorsque la flamme s'éteint. Un noyau minéral A2 atteint des valeurs LOI supérieures à 60, il n'entretient donc pas de combustion quelle que soit la concentration d'oxygène disponible dans un incendie de bâtiment. Ce seul chiffre explique l’essentiel de la différence pratique entre les trois niveaux de produits avant même qu’un test à grande échelle ne soit programmé.

Taux de dégagement de chaleur au fil du temps

Ces courbes montrent la rapidité avec laquelle le matériau central libère de la chaleur lors d'un test au calorimètre à cône à une intensité radiante similaire à celle d'un incendie de pièce en développement. Le noyau PE standard atteint un taux de dégagement de chaleur maximal d'environ 650 kilowatts par mètre carré dans les deux minutes suivant l'exposition. Le noyau ignifuge B1 culmine à environ 300 kilowatts par mètre carré, ce qui représente moins de la moitié du pic PE mais constitue néanmoins une contribution significative à un incendie. Le noyau minéral A2 reste inférieur à 60 kilowatts par mètre carré pendant tout le test, de sorte que les panneaux A2 sont décrits comme ayant une contribution négligeable au feu. Le taux de dégagement de chaleur maximal contrôle la propagation verticale de la flamme sur une façade, et la différence entre les trois courbes est la différence entre un incendie contenu et un incendie qui se propage vers le haut à travers l'enveloppe du bâtiment.

Où chaque degré de résistance au feu est requis

Les codes du bâtiment utilisent la classification incendie pour limiter les conséquences d'un incendie, et la classe requise augmente avec la hauteur du bâtiment, le nombre d'occupants et la difficulté d'évacuation. Le tableau ci-dessous utilise une échelle de cinq points pour montrer l'exigence minimale par application.

Le tableau applique une échelle d'exigences en cinq points aux applications de construction sélectionnées. Les façades de grande hauteur et les gares de transport se situent au niveau maximum car la propagation verticale des flammes constitue le principal risque pour la sécurité des personnes. Les hôpitaux et les écoles exigent la note A2 sur la plupart des marchés réglementés, car les occupants comprennent des personnes qui ne peuvent pas évacuer elles-mêmes. Les bâtiments commerciaux de faible hauteur acceptent parfois le grade B1, mais uniquement lorsque la conception de la façade ajoute des barrières de cavité et des coupe-feu. Les expositions intérieures et les expositions temporaires ont le seuil le plus bas, mais même là, un noyau B1 est plus sûr lorsque les câbles d'éclairage et les multiprises sont à proximité. L'échelle est une simplification, mais elle reflète la logique de codes tels que EN 13501 et GB/T 8624.

Comparaison des panneaux à âme PE A2, B1 et standard

La décision consiste rarement à choisir isolément le matériau le plus sûr. Il s’agit d’adapter le panel au profil de risque du bâtiment et au budget. Le graphique radar ci-dessous compare les trois types de base selon six critères.

Le graphique radar compare les noyaux A2, B1 et PE standard selon six critères qui influencent à la fois les décisions commerciales et de sécurité. A2 est leader en matière de sécurité incendie et de performance environnementale car le noyau minéral ne brûle pas et produit moins de fumée. Le B1 gagne en termes de formabilité et de coût, c'est pourquoi il reste un choix populaire pour le revêtement intérieur et la signalisation. Le PE standard est le plus facile à couper, plier et façonner et le moins cher à fabriquer, mais sa faible résistance au feu l'éloigne des murs extérieurs dans la plupart des juridictions. La forme de chaque polygone montre qu'aucun noyau n'est optimal sur chaque axe, l'acheteur doit donc adapter la qualité du panneau au profil de risque du bâtiment. En pratique, A2 est obligatoire lorsque la sécurité des personnes est en jeu, et PE n'est acceptable que lorsque le risque d'inflammation est faible et que les distances de fuite sont courtes.

Pourquoi la chaîne de production décide si le certificat est vrai

Les classifications A2 et B1 ne sont valables que lorsque le panneau est produit selon un processus stable et contrôlé. Le noyau minéral d’un panneau A2 doit être réparti uniformément sur toute la largeur du panneau. Si la formulation du noyau varie d'un rouleau à l'autre, la performance au feu varie avec elle. Une ligne qui a été convertie à partir d'une production PE standard peut ne pas maintenir le profil de température, la précision du mélange et les réglages de pression requis pour un noyau A2.

C'est pourquoi les fabricants de panneaux sérieux séparent leurs lignes A2 de leurs lignes PE et documentent les procédures de changement. La résistance au feu réside autant dans le processus de production que dans la chimie du noyau. Une ligne conçue pour la production A2 comprendra un dosage de précision, des tests de pelage en ligne et un contrôle de l'épaisseur qu'une ligne à usage général ne peut pas offrir.

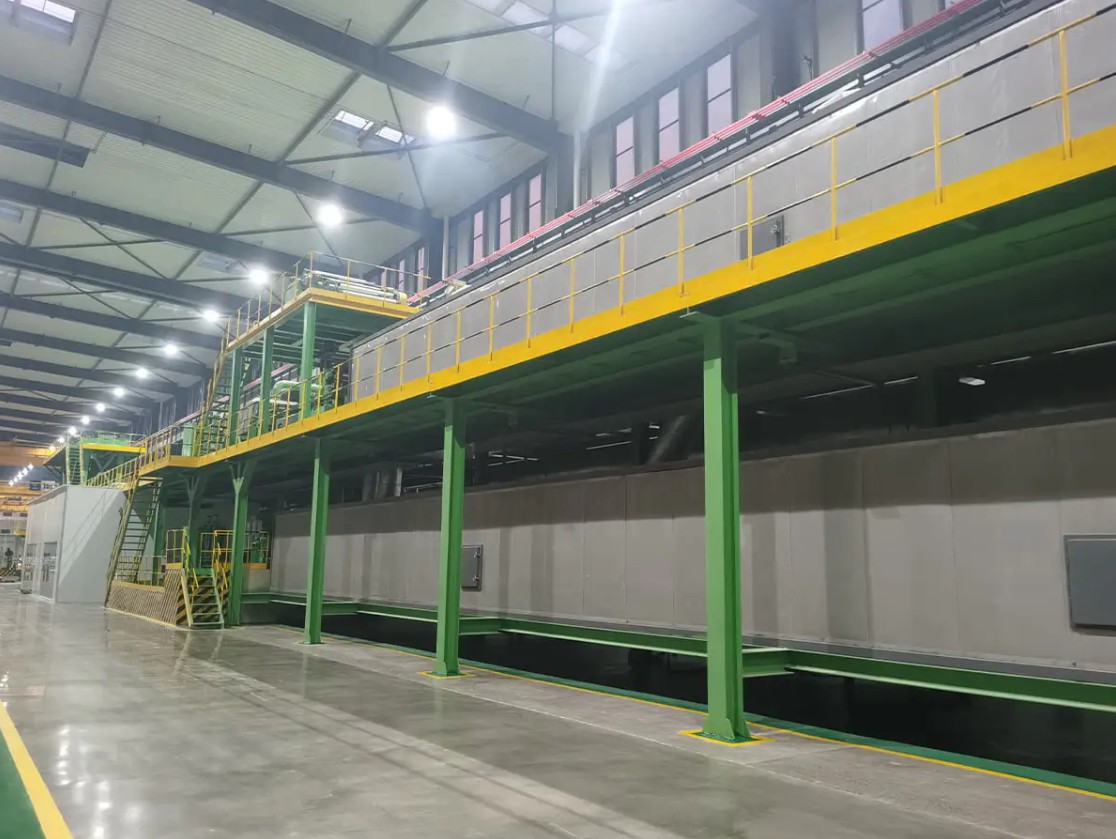

Ligne de stratification de panneaux composites métalliques A2 avec chauffage infrarouge Cette ligne de laminage continu est conçue spécifiquement pour les panneaux résistants au feu A2, séparant la préparation du noyau du laminage pour simplifier l'investissement. Son four infrarouge de troisième génération réduit la consommation d'énergie de plus de 50 %, ce qui en fait un choix pratique pour une production constante à haut rendement. Voir le produit →

Lorsque les panneaux sont produits sur une ligne conçue pour ce type de qualité, le certificat devient une déclaration sur le processus en cours au lieu d'un test ponctuel. C'est la différence entre un lot aléatoire et chaque lot répondant à la même norme.

Que vérifier lors de l'achat de panneaux ACP coupe-feu

Les acheteurs sont souvent surpris de constater qu’un même nom de qualité peut couvrir des niveaux de qualité très différents. Les vérifications suivantes permettront de distinguer un véritable panneau coupe-feu d'un panneau réétiqueté.

1. Demandez le rapport de test original et comparez la description du panneau, l'épaisseur et la densité du noyau avec les marchandises livrées.
2. Confirmez que le fournisseur fabrique sur une ligne conçue pour le noyau A2 ou B1, et non sur une ligne PE modifiée.
3. Décollez un échantillon d’au moins trois bobines différentes et vérifiez la couleur, la densité et l’uniformité du noyau.
4. Demandez le relevé de lots de dosage d’additifs ignifuges pour chaque cycle de production.
5. Envoyez des échantillons de différentes dates de production à un laboratoire indépendant pour des tests de vérification.

Un certificat est un instantané d'un test sur un ensemble de panels. L’uniformité d’un lot à l’autre est une propriété de l’équipement de production et non du certificat. Si un fournisseur ne peut pas montrer un dosage contrôlé, un enregistrement de la température et des contrôles de qualité en ligne, l'étiquette A2 n'est pas digne de confiance.

Ligne de production intégrée de bobines A2 et de panneaux composites Cette ligne de production combine un noyau minéral, un adhésif et des peaux métalliques en un seul processus continu, prenant en charge le contrôle précis nécessaire à la certification de qualité. Il s’agit d’un investissement clé pour les fabricants entrant sur le marché A2 avec une uniformité fiable d’un lot à l’autre. Voir le produit →

Pour les producteurs de panneaux qui envisagent d'entrer sur le marché A2, la ligne de production de bobines A2 constitue l'investissement clé car elle intègre le noyau minéral, l'adhésif et les peaux en aluminium dans un processus continu avec la précision requise par la certification de qualité.

Adaptation de la chaîne de production au degré de résistance au feu cible

Une fois la qualité requise confirmée, la question suivante est de savoir si le producteur de panneaux a besoin d'une ligne à qualité unique ou d'une ligne flexible. La production de bobines A2 se déroule à une vitesse stable avec un noyau minéral qui nécessite un contrôle précis de la tension. La production B1 s'effectue à un profil de température différent car le polyéthylène ignifuge a un écoulement de fusion différent. Une ligne qui prétend produire les deux qualités doit être validée séparément pour chaque configuration.

Ligne de production de panneaux composites métalliques double qualité A2/B1 Cette ligne flexible commute entre les noyaux extrudés PE/B1 et les noyaux inorganiques A2 à l'aide d'une plate-forme mobile, permettant à une seule machine de desservir à la fois les marchés de grande hauteur et de faible hauteur. Il offre un changement rapide et réduit les besoins en capital des producteurs ciblant plusieurs classements au feu. Voir le produit →

La ligne bidirectionnelle A2/B1 offre au producteur la flexibilité de modifier le matériau de base et la qualité de sortie sans acheter une machine séparée. Ceci est utile pour les fabricants de panneaux qui servent à la fois les marchés de grande hauteur et de faible hauteur. Le guide pour choisir une ligne de production de panneaux composites métalliques haute performance couvre plus en détail la production annuelle, le temps de changement et la manutention des matériaux de base.

La résistance au feu commence au cœur et se termine à la chaîne de production

La résistance au feu des panneaux composites en aluminium est une propriété mesurable et définie par des normes qui commence par la formulation de base et se termine par la discipline de la chaîne de production. A2 est le seul grade qui peut être qualifié de non combustible dans un sens pratique. B1 est un niveau de sécurité sérieux mais limité. Les panneaux PE standard ne doivent pas être utilisés là où l’évacuation ou la propagation verticale des flammes est un problème.

Les acheteurs qui vérifient le rapport de test, comparent l'indice limite d'oxygène et le taux de dégagement de chaleur et vérifient la chaîne de production ne seront pas surpris par la prochaine inspection du site. Si les panneaux du camion portent la même note que le certificat, le profil de risque du bâtiment correspond exactement à celui prévu par l'architecte.

Contactez notre équipe d'ingénierie pour discuter des exigences des lignes A2 et B1, de l'approvisionnement en matériaux de base et des critères d'acceptation technique avant de finaliser votre plan d'équipement.
